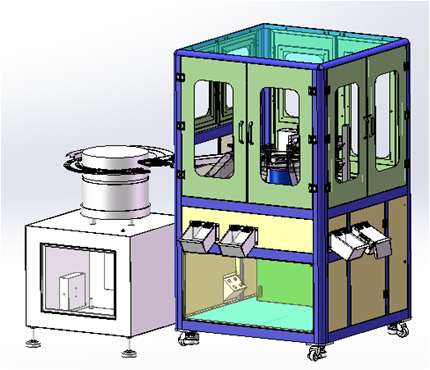

螺母質量分選機

質量分選機

品牌型號：精質視覺-1811ZN
檢測對象：汽車墊片、五金零件
檢測精度：0.001-0.1mm
軟件功能：軟件功能可根據用戶要求實現完全定制！

產品簡介

無錫精質視覺科技有限公司，累積多年光學影像篩選機行業經驗，著手專注光學影像篩選機之設計研發。公司設有獨立軟件研發中心、高技能的優秀團隊，對公司每一臺光學篩選機、每一個零部件，都經過大量的比選，同時，整機性能的綜合優化也使設備的生產效率達到行業領先水平。

檢測對象

發動機高強度螺絲、螺帽、航空部件等。

檢測原理

本設備主要用于可平穩放置的螺絲、螺帽、非標工件等零件的質量檢測與篩選。設備主要是通過工業CCD相機(德國Basler)，利用玻璃的高透光性，對工件全方位拍照采圖，把采集到的產品圖片傳送到工業計算機，工業計算機中的檢測軟件通過合格品與次品之間存在圖像灰階差別，從而使系統能夠精確識別出次品；同時，通過FPGA技術，將不合格品剔除。

技術參數

1、檢測速度：每分鐘200-1000個(主要依振動盤的送料速度及產品大小)；

2、篩選精度：0.1mm、0.01mm、0.001mm；

3、上料：振動盤自動上料；

4、檢測內容：檢查長度、高度、直徑、混料、變形、缺料、毛刺、黑點、劃傷等檢測；

5、缺陷標識：吹氣系統自動剔除廢品，同時聲光報警并記錄缺陷圖片；

6、缺陷信息：記錄缺陷米數、直徑、橫向位置、圖像信息等；

7、軟件功能：具有實時圖像顯示功能及有缺陷產品圖像顯示功能，且瑕疵圖像至少能夠保存500張以上；產品缺陷庫可以自行添加；

8、檢測匯總：系統自動生成產品質量報表和疵點分布圖表。

不良品檢測圖片

軟件功能

1、簡單的操作界面，方便工人操作。

2、支持不同客戶、不同質量標準的設置功能。

3、與現場設備生產同步，實時顯示產品圖像信息。

4、可以根據客戶要求，實時生成批次號；支持在生產過程中，修改批次號。

5、每個批次號生產結束時，自動生成該批次號產品的質量報表；支持自動打印功能。

6、所有批次號的產品質量，隨時可以回調，分析產品質量信息。

7、歷史記錄支持長時間儲存，并可定時、定量刪除自動刪除歷史記錄，節約計算機空間。

8、金牌技術服務功能，隨時解決操作難點。

注：軟件功能可根據用戶要求實現完全定制！

質量分選機

現場應用

產品參數

設備類型	高速檢測機(專用環形玻璃轉盤)
適用產品	發動機高強度螺絲、螺帽、航空部件等
檢測速度	每分鐘200-1000個(主要依振動盤的送料速度及產品大小)
篩選精度	0.1mm、0.01mm、0.001mm（根據相機精度配置）
檢測內容	檢查長度、高度、直徑、混料、變形、缺料、毛刺、黑點、劃傷等檢測
檢測內容	螺絲長度、尺寸混料；頭部高度、頭部寬度、頭部厚度、頭部有無電鍍、頭上裂痕、頭部文字、頭部外徑；無效牙長(頸下牙高)、牙外徑、斜牙、牙底徑、牙距檢測、搓牙不良、有無牙；內孔徑真圓度、內孔徑塞孔、內孔同心度、內孔雜質；針深、針孔塞孔、斷針、針孔同心度；特徵角度、特徵數量、特徵相似度、特徽長度、特徵至中心距離；屋部尖點、真圓度、短對邊、對邊對角、各臺階尺寸；
光學系統	德國basler工業相機（高倍率CCD）、日本進口鏡頭、專業光源系統
控制系統	臺灣研華工業電腦、FPGA高速處理電路、精質IO板卡
檢測軟件	精質視覺檢測系統
進料系統	專用進料導軌，振動盤設備-套,自動補料儲料斗設備(選配)
包裝系統	自動計數及包裝機(選配）
電源電壓	220V, 50Hz
額定功率	1kW
設備重量	500kg
設備尺寸	1000mm (長)×1000mm (寬)×1800mm(高)
